Instalações de chapas
A colocação de cabos, dutos e conduítes pode ser feita usando bandejas de cabos – para instalações externas (OSP) e espaços internos (ISP). Desse modo, cabos e dutos podem ser instalados rapidamente e acessados de imediato para manutenção, inclusão de cabos/dutos ou remoção rápida.

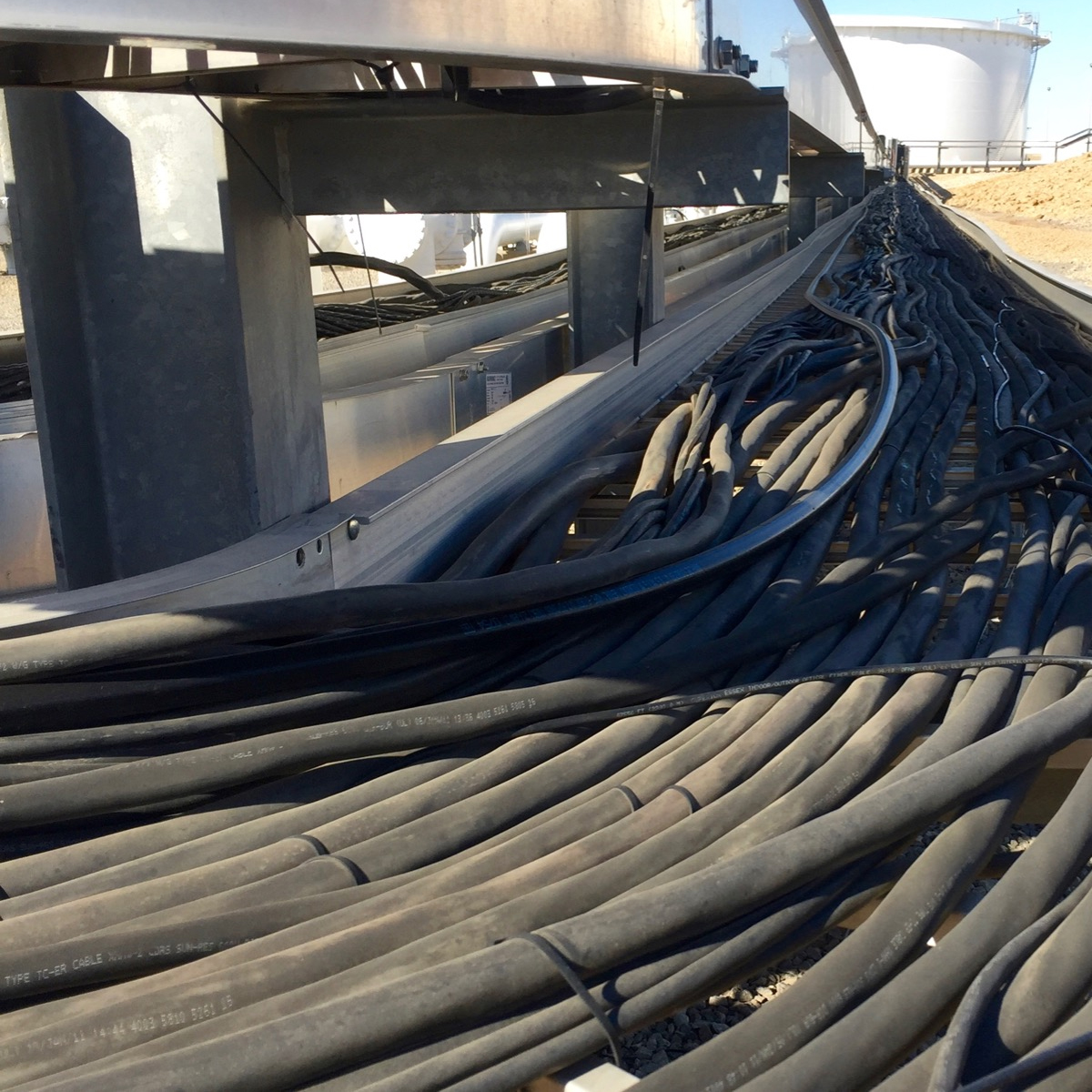

INSTALAÇÃO DE CAMINHOS DE DUTOS OU MICRODUTOS EM BANDEJAS OSP
Tanto os dutos convencionais de PEAD quanto os microdutos FuturePath devem ter classificação preta e UV para ambientes OSP, que geralmente têm uma expectativa de vida útil de mais de 20 anos. Os produtos de PEAD não devem ser apertados firmemente nas laterais ou nos suportes cruzados da bandeja para que possam se expandir e contrair normalmente. Para fins de organização, o duto ou microduto FuturePath pode ser fixado à bandeja com grampos frouxos, presilhas de cabo com classificação externa ou tiras de velcro.

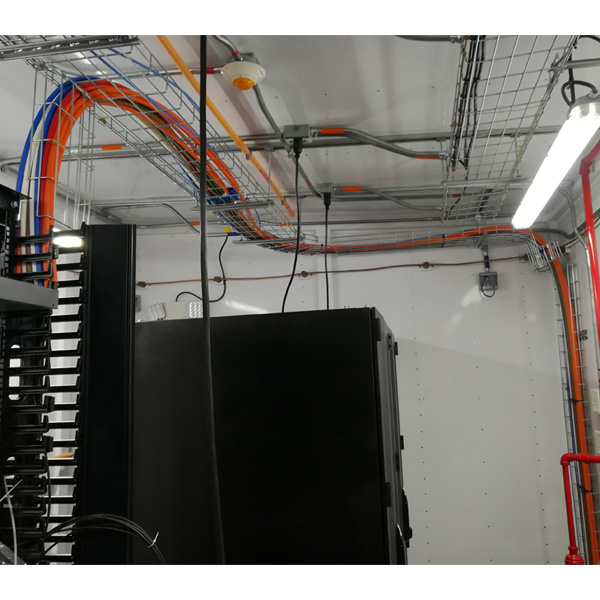

INSTALAÇÃO DE CAMINHO DE BANDEJA INTERNA
Em locais com uma infraestrutura considerável de cabos de TI, como um data center ou uma grande instalação comercial, costuma-se usar bandejas de fundo sólido e de malha metálica para cabos. Como a maioria das bandejas é destinada ao uso de multimídia – compartilhando o mesmo espaço com cabos de CAT, cabos de cobre e fibra óptica para telecomunicações – ao instalar microdutos ou dutos de PEAD, deve-se tomar cuidado para não cruzar nenhuma mídia existente. Ao fazer a transição para dentro ou para fora da bandeja, é melhor posicionar os dutos pela parte inferior da bandeja, se possível.
