Instalação interna
Quando cabos de fibra óptica e microcabos são colocados nos caminhos de PEAD – permitindo movimentos, acréscimos e alterações (MACs, na sigla em inglês) – em espaços de convivência, o duto ou o microduto precisa cumprir determinados requisitos de inflamabilidade e uso de Plenum/Riser nesses ambientes ocupados.
TERMINAÇÃO DO INVÓLUCRO

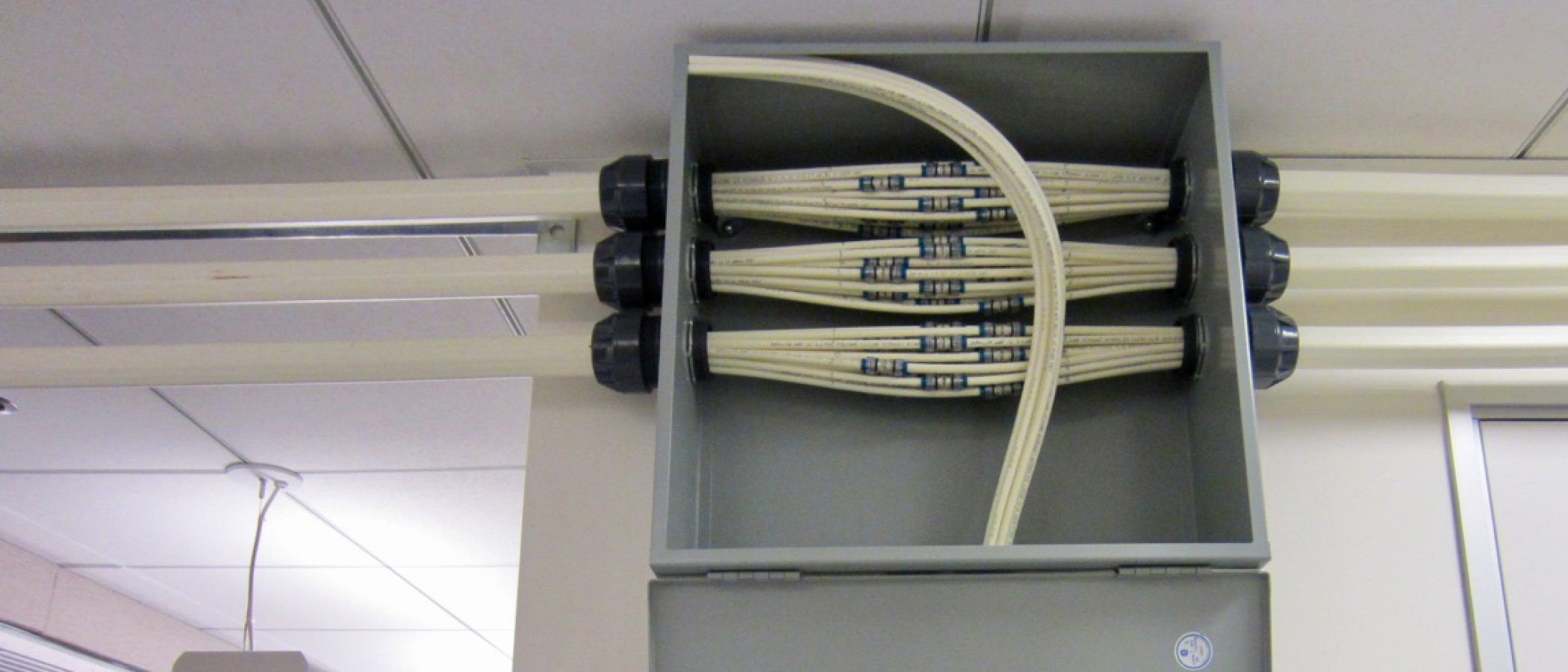

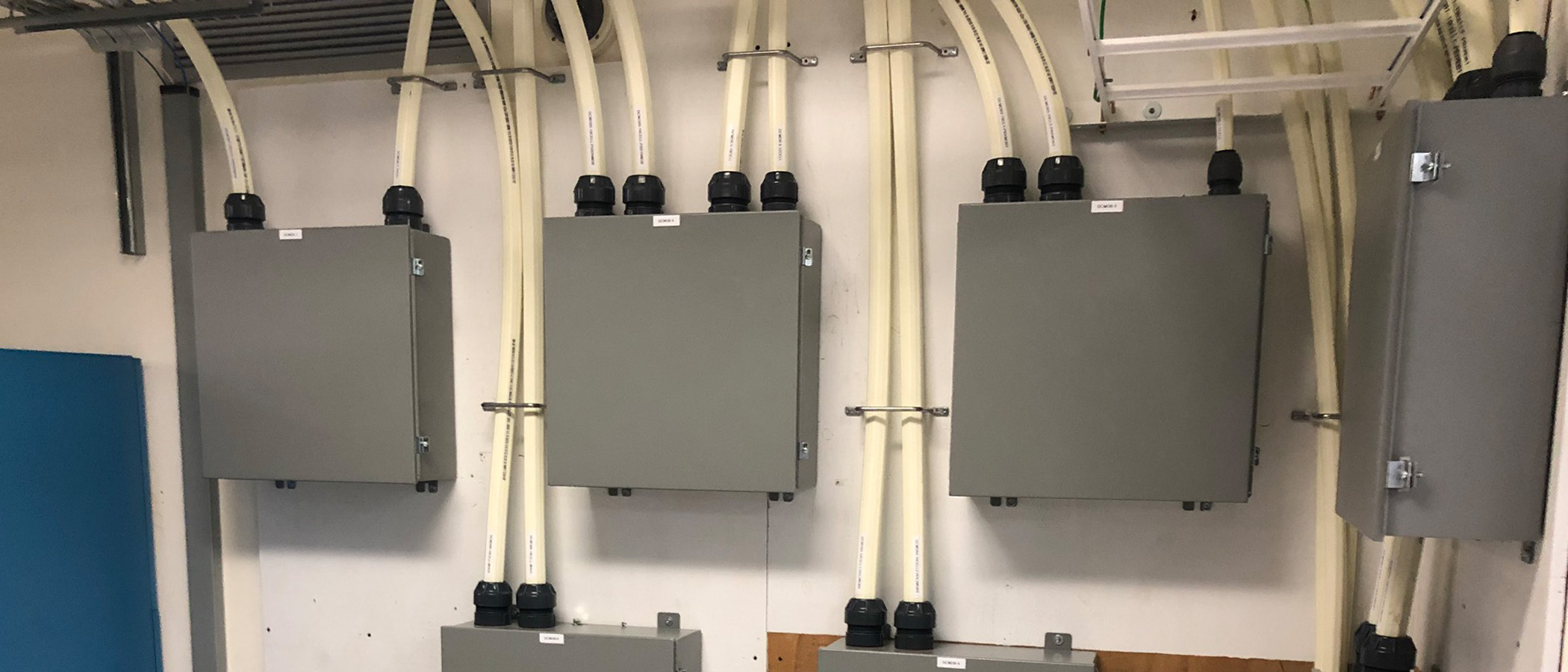

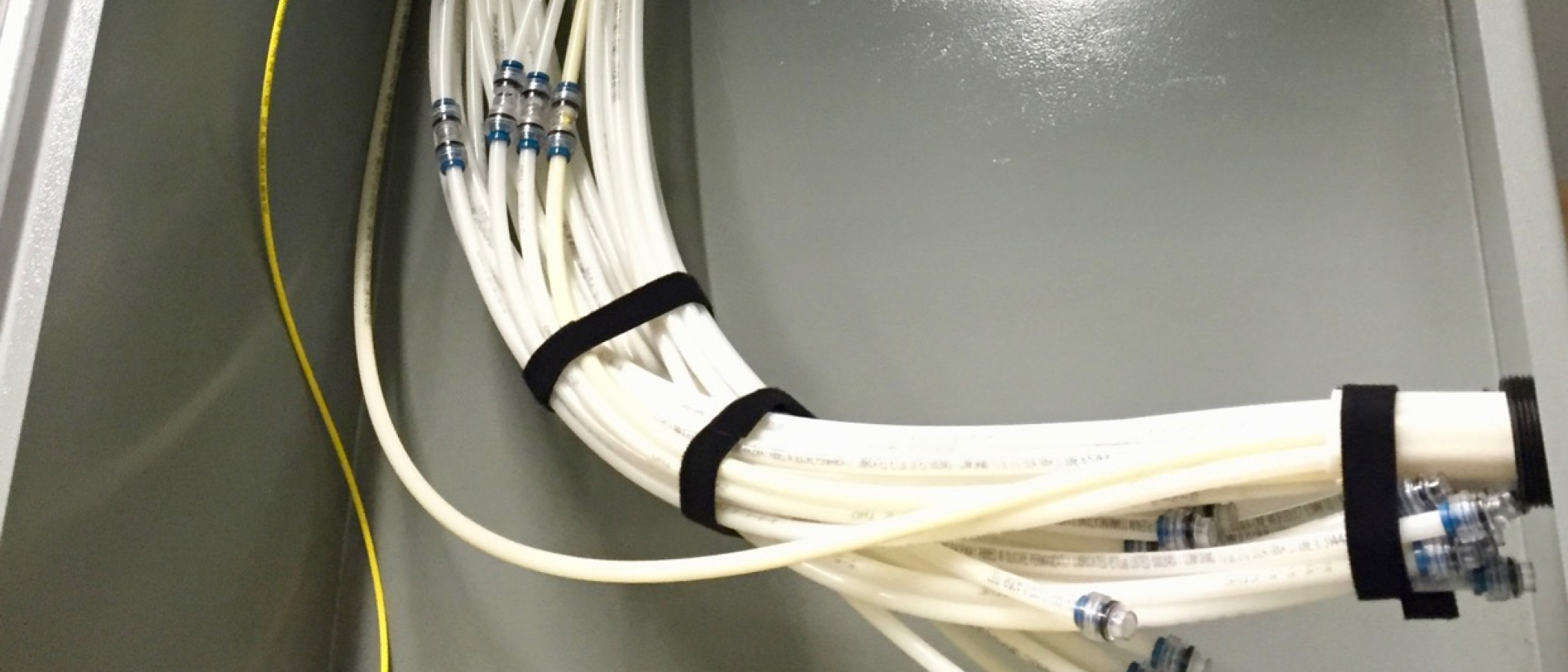

Use invólucros de metal ou plástico – também conhecidos como unidade de distribuição de tubos (TDU, na sigla em inglês) – para proteger os dutos individuais conectados. Os invólucros precisam ter um tamanho adequado para que a curvatura/movimentação dos microdutos fique dentro dos limites mínimos do raio de curvatura. É obrigatório o uso de conectores de terminação adequados para os pacotes de microdutos com jaqueta a fim de evitar danos aos microdutos. Os conectores de encaixe usados para juntá-los devem ser claros e escalonados, se possível, nas seções retas do microduto.
ORGANIZAÇÃO DOS CAMINHOS INTERNOS

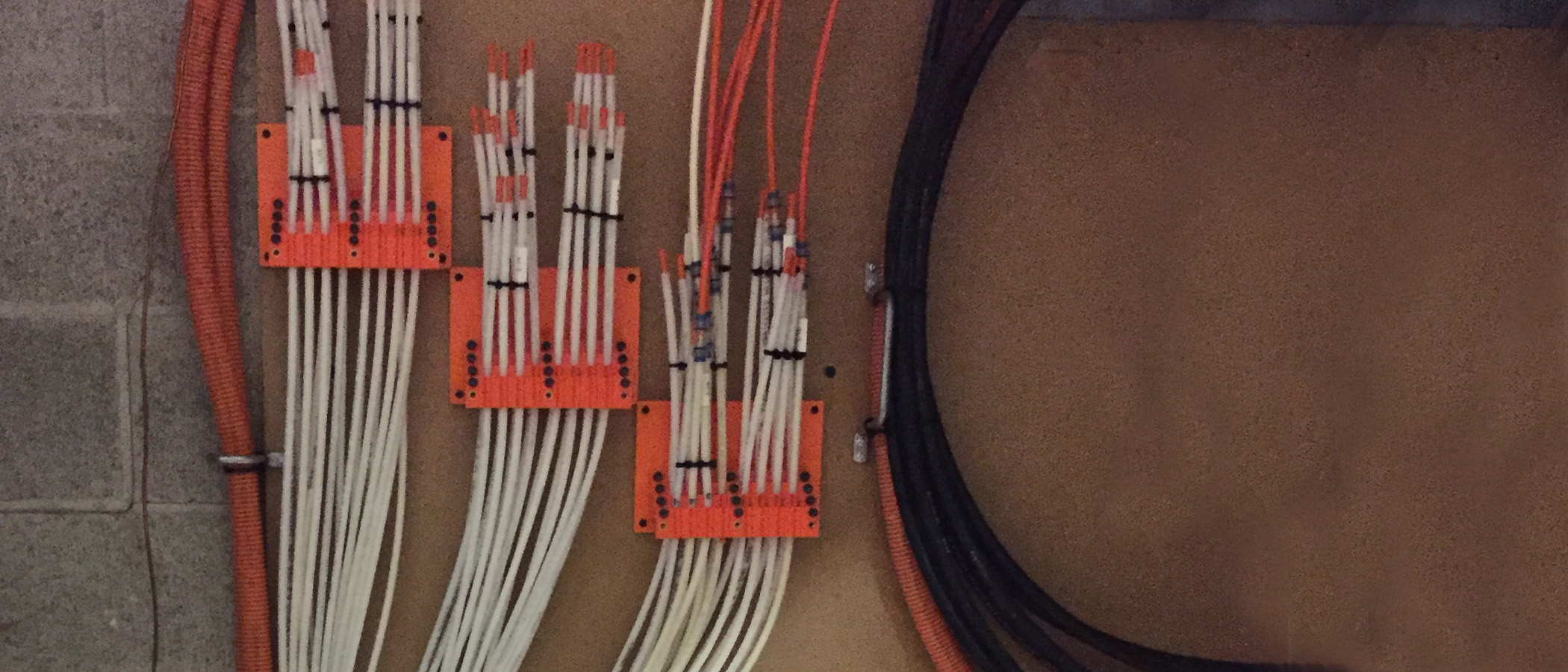

Quando a jaqueta do FuturePath é removida para facilitar o roteamento dos microdutos separados horizontal e verticalmente nas paredes internas, é preciso usar suportes organizadores para rotear os microdutos de maneira ordenada e organizada. Para poder fazer a primeira fileira de microdutos (o máximo são oito), instale um suporte adicional junto com a placa de base que inclui um suporte. Outros suportes podem ser instalados para linhas adicionais, conforme necessário.
